Kit 108pc CMM
Aplicação
A série de acessórios Flexfix é amplamente utilizada em diversos setores, como eletrônicos, aeroespacial, automotivo, plástico ou atendimento médico. Pode ser introduzido em todos os tamanhos e modelos do CMM e VMM. São as ferramentas que tornam seu processo de medição flexível, repetível e padronizado.
Sistema modular de Fixação para sua CMM
O sistema de acessórios CMM da série FlexFix é projetado e desenvolvido para melhorar a reprodutibilidade e a precisão do processo de inspeção, fornecendo configurações de fixação rápidas e repetíveis para os componentes.
Kit de Fixação
Os acessórios CMM da série Flexfix são vendidos como kits. Um kit consiste em uma placa base e um conjunto abrangente de componentes.
Oferecemos opções de tamanhos diferentes para as placas de base e o usuário deve selecionar a adequada com base no tamanho da máquina CMM e nos requisitos de medição.
Componentes do CMM Fixture Kit

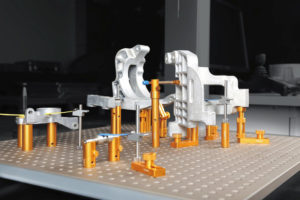

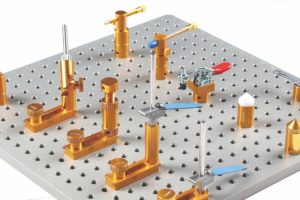

Os componentes de fixação da série Flexfix foram projetados para prender as peças firmemente com a força mínima necessária e sem ferramentas especiais, todos os componentes têm funções diferentes, incluindo suporte, fixação ou prensagem. O design permite evitar danos ou distorção na peça de medição. Com esses componentes flexíveis, os usuários podem criar diferentes tipos de combinações de fixação para diferentes peças.
Placa Base

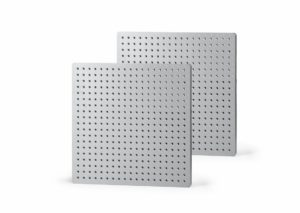

Vários tamanhos de placas de base estão disponíveis para a opção da série Flexfix. O que permite uma ampla gama de aplicações para diferentes tamanhos de CMM e também para satisfazer diferentes tamanhos de requisitos de fixação de peças.
É necessário um processo de fabricação complexo para as chapas de base dos equipamentos CMM, que incluem usinagem CNC, retificação de precisão, revestimento de anodização e marcação a laser, para fabricar as chapas com alta precisão, planicidade e confiabilidade. E, exceto os tamanhos padrão, também oferecemos tamanhos personalizados e furos para roscas.
Nas placas de fixação estão disponíveis um padrão de grade alfanumérico e cada componente de fixação tem seu número de peça facilmente visível. Isso faz com que a configuração do usuário possa ser totalmente definida e documentada, registrando a montagem e o local de cada um dos componentes de fixação, para que a mesma configuração possa ser reproduzida com rapidez e precisão nas inspeções subsequentes.
Tamanho das placas:
- 400 mm x 300 mm, furos M8
- 400 mm x 400 mm, furos M8
- 500 mm x 500 mm, furos M8
- 600 mm x 600 mm, furos M8
- Tamanhos e furos roscados personalizados (sob consulta)
Componentes do kit
| Descrição | Código | Quantidade |
|---|---|---|
| suporte isolador de 12*50mm | 80001 | 6 |
| suporte isolador de 12*30mm | 80002 | 6 |
| suporte isolador de 16*50mm | 80003 | 6 |
| suporte isolador de 16*30mm | 80004 | 6 |
| suporte isolador de 20*50mm | 80005 | 6 |
| suporte isolador de 20*30mm | 80006 | 6 |
| suporte isolador de 12*20mm | 80007 | 6 |
| suporte isolador de 16*20mm | 80008 | 6 |
| suporte isolador de 20*20mm | 80009 | 6 |
| Braçadeira do empurrador | 800010 | 2 |
| Braçadeira do empurrador do parafuso | 800011 | 2 |
| Junção de pivô ajustável | 800012 | 2 |
| Suporte ajustável do jaque | 800013 | 2 |
| Ímã | 800014 | 4 |
| Suporte isolador do Pin | 800015 | 2 |
| Adptor | 800016 | 6 |
| Parafuso da placa baixa | 800017 | 2 |
| Cargo V | 800018 | 2 |
| Parafusos | 800019 | 4 |
| Corrediça ajustável | 800020 | 8 |
| Braçadeira de Tenshion | 800021 | 4 |
| Mantenha a braçadeira | 800024 | 2 |
| Apoio curto da braçadeira de tensão | 800022 | 2 |
| Apoio longo da braçadeira de tensão | 800023 | 2 |
| Cone | 800025 | 3 |
| Cone de nylon | 800026 | 3 |
| Chave de fenda | 800027 | 2 |
| Pallet | 800028 | 1 |
| Suite Case | 800209 | 1 |
