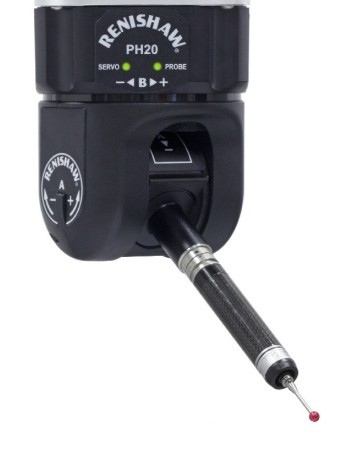

Enquanto o escaneamento a laser sem contato conquista espaço na metrologia, a medição tridimensional por contato, através de escaneamento contínuo e ponto a ponto, mantém sua relevância em diversas aplicações. Essa tecnologia, que literalmente “sente” a superfície do objeto, oferece características únicas com seus próprios conjuntos de prós e contras. Vamos explorar essa técnica fundamental.
Os Pontos Fortes da Medição 3D por Contato:
- Alta Precisão em Materiais Diversos: A medição por contato é geralmente menos sensível às propriedades da superfície do material do que as tecnologias sem contato. Superfícies reflexivas, escuras ou transparentes, que podem desafiar scanners a laser, são tipicamente medidas com precisão por pontas de contato.
- Medição Direta e Confiável: Ao estabelecer contato físico com o objeto, a medição direta tende a ser altamente confiável para determinar dimensões e características geométricas específicas. Isso é particularmente vantajoso para inspeções dimensionais críticas e calibração de peças.
- Capacidade de Medir Características Internas e Ocultas (em certas configurações): Com as ferramentas e técnicas adequadas, é possível utilizar a medição por contato para acessar e medir características internas ou parcialmente ocultas de um objeto, algo que pode ser limitado em tecnologias sem contato.
- Custo Inicial Potencialmente Menor (para sistemas básicos): Para aplicações mais simples e onde a velocidade não é o fator primordial, sistemas de medição por contato, como braços articulados com sondas de ponto único, podem ter um custo inicial menor em comparação com scanners a laser 3D de alta performance.
- Padrão de Calibração Estabelecido: A metrologia por contato possui padrões de calibração bem estabelecidos e aceitos, o que garante a rastreabilidade e a confiabilidade das medições.
Os Desafios e Limitações da Medição 3D por Contato:
- Velocidade de Coleta de Dados Mais Lenta: Em comparação com o escaneamento a laser, a medição ponto a ponto é inerentemente mais lenta, pois cada ponto precisa ser fisicamente tocado. O escaneamento contínuo melhora a velocidade, mas ainda é geralmente mais lento do que a captura de milhões de pontos por segundo de um scanner a laser.
- Risco de Danificar Superfícies Delicadas: O contato físico com a peça pode representar um risco de dano ou marcação em superfícies sensíveis ou acabamentos de alta qualidade.
- Limitações em Geometrias Complexas e Orgânicas: Medir manualmente inúmeros pontos em superfícies curvas complexas pode ser demorado, impreciso e incompleto. Embora o escaneamento contínuo ajude, ainda pode ter dificuldades em alcançar todos os detalhes de geometrias muito intrincadas.
- Influência do Operador: A precisão da medição ponto a ponto pode ser mais dependente da habilidade e da técnica do operador, introduzindo uma maior variabilidade nos resultados.
- Dificuldade em Medir Objetos Maleáveis ou em Movimento: A necessidade de contato físico torna a medição de objetos deformáveis ou em movimento um desafio significativo.
- Geração de Nuvem de Pontos Menos Densa (em geral): A densidade da nuvem de pontos gerada pela medição por contato, mesmo no modo de escaneamento contínuo, tende a ser menor do que a obtida com scanners a laser, o que pode afetar a riqueza de detalhes do modelo 3D resultante.
- Processamento para Geração de Malha 3D: Embora os dados coletados sejam precisos, o processo de transformar pontos individuais ou trajetórias de escaneamento contínuo em uma malha 3D completa pode exigir software e tempo de processamento.
Escaneamento Contínuo vs. Ponto a Ponto:
- Ponto a Ponto: Ideal para medições precisas de características específicas (diâmetros, distâncias, posições de furos). Oferece alta precisão em pontos isolados, mas é lento para capturar a forma geral de um objeto.
- Escaneamento Contínuo: Utiliza sondas que deslizam sobre a superfície do objeto, coletando dados continuamente ao longo do movimento. É mais rápido que o ponto a ponto para capturar a forma geral, mas a precisão pode ser ligeiramente menor e depende da velocidade e da pressão aplicada.
Conclusão: Uma Ferramenta Essencial com Aplicações Específicas
A medição tridimensional por contato, tanto no modo ponto a ponto quanto no contínuo, continua sendo uma tecnologia valiosa na metrologia. Sua alta precisão em diversos materiais e a capacidade de medição direta a tornam indispensável para certas aplicações, especialmente em inspeções dimensionais rigorosas e na medição de características específicas.
Embora a velocidade de coleta de dados seja uma limitação em comparação com o escaneamento sem contato, a confiabilidade e a precisão tátil da medição por contato garantem seu lugar em um conjunto de ferramentas metrológicas abrangente. A escolha entre a medição por contato e sem contato dependerá, em última análise, das necessidades específicas da aplicação, incluindo a complexidade da geometria, os requisitos de precisão, a sensibilidade do material e as restrições de tempo e orçamento.
